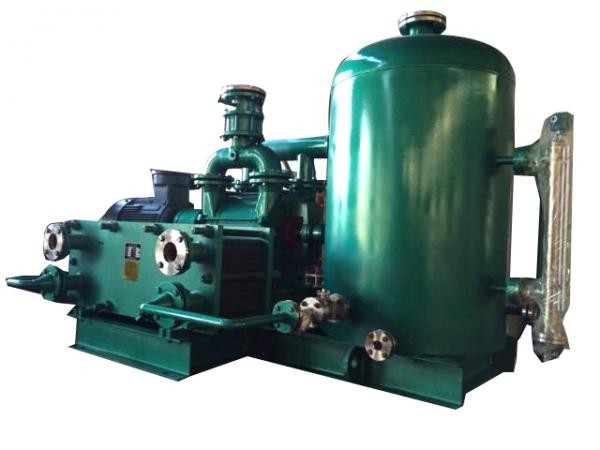

闭式循环真空机组

概述:

闭式循环真空机组是由2BV2BE系列液环真空泵及汽水分离器、换热器及各类管路附件组成的成套设备。其相对于单台液环真空泵而言,安装更加方便。因工作液可循环使用,该系统大大减小了工作液的消耗和对环境的污染,因此在所抽除气体中有毒,所抽除气体含有有机溶剂等各种场合具有明显优越性。在大多使用场合均可采用液环真空泵闭路循环系统。

液环真空泵闭路循环系统工作液可采用多种介质:水,甲醇、乙醇、二甲苯、苯胺、丙酮等有机溶剂,变压器油等。



N1.2

吸气口

N2.2

排气口

N3.3

工作液补液口

N4.2

溢流口

N4.6

排空/总排空

N5.0

冷却液入口

N6.0

冷却液出口

































010

真空泵

012

压力表

013

阀门

030

电机

060.1

电机皮带轮

060.2

泵皮带轮

080

分离器

130

换热器

140

底盘

160

吸气管路

163

真空止回阀

170

排气管路

230

液位计

242

阀门

244

阀门

246

阀门

249

阀门

260

工作液管路

280

工作液管路

360

地脚螺栓

420

温度计



2BW系列液环式真空泵闭路循环系统(一开一备)流程图

气体由系统入口法兰 N1.2 吸入 。气体被压缩携带部分工作液,通过排气管线(170)排至分离器(080),在分离器内汽水分离。气体被压缩至排气压力后,通过法兰口N2.2排出系统。分离器(080)配带液位计(230) ,用以指示分离器内液位。
分离器内液位由液位计(230)指示,正常液位限定在最高、最低液位标示之间(液位计的可视范围)。若液位过低,通过补液口N3.3补充工作液;若液位过高,通过溢流口N4.0排液, 以此保证分离器内液位。

排空口N4.6用于彻底排净分离器(080)和真空泵(010)内的液体。

工作液用于形成真空泵的液环。工作液通过管线(260),自分离器(080)流入换热器 (130),冷却后通过管线(280)返回真空泵。在此过程中,压缩产生的热及随被抽气体 带入的热被释放掉。该闭环机组设计为两台真空泵(010)共用一台分离器(080)和一台换热器(130)(真空泵一开一备),一台真空泵工作时,备用泵的吸气管路和排气管路上的蝶阀须关好。正常多采用一台真空泵(010)配套一台分离器(080)和一台换热器(130)。




闭式循环真空机组产品热销城市:江苏,广东,浙江,上海,山东
